Абонентская цифровая сигнализация DSS1

Данный материал содержит следующие 5 лекций:

Лекция 1: Архитектура протоколов абонентской сигнализации

Лекция 2: Протокол доступа к каналу D (LAPD-Q.921)

Лекция 3: Формат сообщений сигнализации DSS1

Лекция 4: Протокол абонентской сигнализации Q.931

Лекция 5: Процедуры управления вызовом



Лекция 5: Процедуры управления вызовом

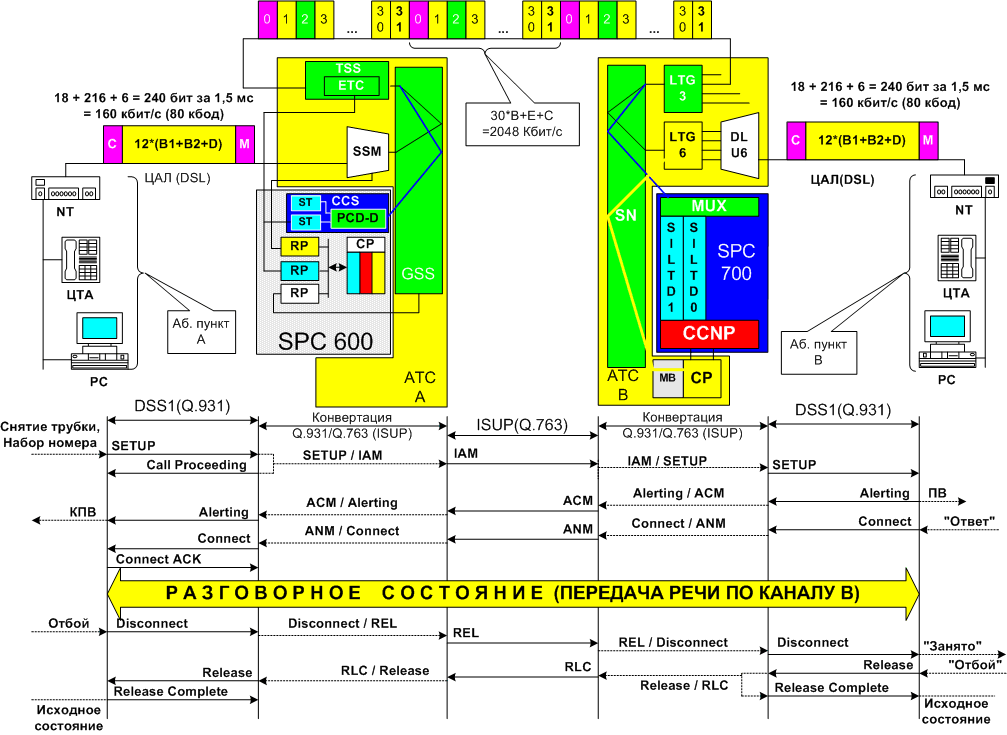

На рисунке 2 показан простой пример процедур установления и разрушения соединения с коммутацией каналов для телефонной сети.

управление вызовом


На данном рисунке приводится также процедура взаимодействия абонентской сигнализации с межстанционной сигнализацией ОКС-7 при установлении и разрушении разговорного соединения.



На этапе установления соединения используются следующие команды (сообщения) протокола Q.931:

  • SETUP (УСТАНОВИТЬ) – инициация установления соединения, запуск в терминале А таймера ожидания ответа
  • CALL PROCEEDING – окончание приема информации для установления соединения, сброс таймера в терминале абонента А
  • ALERTING (Готовность) – Уведомление о передаче абонету Б сообщения ПВ
  • CONNECT (ПОДКЛЮЧИТЬ) – ответ вызываемого оконечного терминала
  • CONNECT ACK – начало обмена информацией по каналу В

В информационной фазе могут использоваться следующие сообщения протокола Q.931:

  • USER INFORMATION (ИНФОРМАЦИЯ ПОЛЬЗОВАТЕЛЯ) - возможность передачи по каналу D пользовательской информации (например, факс, SMS)
  • SUSPEND (ПРИОСТАНОВИТЬ) - например, для перехода к другому терминалу без разрыва соединения
  • RESUME (ВОЗОБНОВИТЬ) - например, возобновление разговора с другого терминала
  • STATUS (СОСТОЯНИЕ)

На этапе разрушения соединения используются следующие команды (сообщения) протокола Q.931:

  • DISCONNECT (РАЗ'ЕДИНИТЬ)
  • RELEASE (ОТКЛЮЧИТЬ) – освобождение канала B
  • RELEASE COMPLETE (ОСВОБОДИТЬ) – завершить освобождение канала B
