Данный материал содержит следующие 5 лекций:
Лекция 1: Архитектура протоколов абонентской сигнализации
Лекция 2: Протокол доступа к каналу D (LAPD-Q.921)
Лекция 3: Формат сообщений сигнализации DSS1
Лекция 4: Протокол абонентской сигнализации Q.931
Лекция 5: Процедуры управления вызовом
Лекция 1: АРХИТЕКТУРА ПРОТОКОЛОВ АБОНЕНТСКОЙ СИГНАЛИЗАЦИИ
Абонентская сигнализация обеспечивает понимание между устройством пользователя и сетью.
Протоколы абонентской сигнализации структурированы в соответствии с семиуровневой моделью взаимодействия открытых систем (ЭМВОС – OSI).
Сигнализация «пользователь-сеть» реализуется в пределах трех нижних уровней ЭМВОС.
- Уровень передачи бит (физический уровень, уровень 1) обеспечивает синхронизируемую сетью передачу информации по каналам одновременно в обоих направлениях. В случае основного абонентского окончания уровень передачи бит дополнительно делает возможным систематическую активизацию и деактивизацию и регулирует одновременный доступ нескольких оконечных устройств к совместно используемому D-каналу.
Детальные спецификации функций физического уровня приводятся в рек. МСЭ-Т I.430 (BRI), I.431 (PRI).
- Уровень защиты D-канала (уровень канала данных, уровень 2) обеспечивает защищенную от ошибок передачу информации сигнализации для уровня коммутации и, возможно, пакетированных данных, передаваемых в D-канале, в обоих направлениях между сетью и оконечным устройством.
Детальные спецификации функций этого уровня приводятся в рек. МСЭ-Т Q.921 (протокол LAP-D).
- На уровне маршрутизации (сетевой уровень, уровень 3) заканчивается сигнализация «пользователь-сеть». Детальные спецификации протокола третьего уровня приводятся в рек. МСЭ-Т Q.931
- Протоколы более «высоких» уровней реализуются в терминалах пользователей. Сеть передает соответствующую информацию «прозрачно», т.е. без обработки.

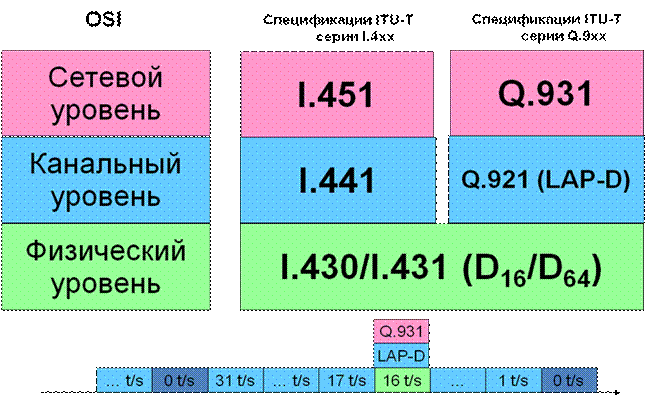

Архитектура (стек) протоколов сигнализации DSS1
В таблицах 1, 2, 3 приведены функции протоколов физического (таблица 1), канального (таблица 2) и сетевого (таблица 3) уровней, поддерживаемых в доступе ЦСИО.
Таблица 1 – Протоколы физического уровня
Функции |
Описание (Рекомендации I.430, I.412) |
Конфигурация проводки |
Соединение между TE и NT |
Линейный код |
AMI (инверсия) |
Структура цикла |
Синхронизация битов, октетов, циклов |
Управление конфликтами в канале D |
Управление доступом к каналу D |
Идентификация каналов |
Идентификация каналов В и D |
Техническая эксплуатация |
Действия по ТЭ доступа к абоненту и его установкам |
Электрические характеристики |
Реализация стыка в соединениях с пассивной шиной (см. раздел “Эталонные конфигурации доступа к ресурсам У-ЦСИО”.) |
Физические характеристики |
Распределение контактов розетки для TE1 |
Таблица 2 – Протоколы канального уровня
Функции |
Описание (Рекомендация Q.921) |
Исключение ложных флагов |
Обеспечение информационной прозрачности при переносе через сеть |
Идентификация цикла |
Опознавание и проверка на достоверность всех 48-битовых циклов |
Установка режима передачи |
Посылка вызова в сеть для инициализации услуги |
Обнаружение ошибок |
Обнаружение ошибок в принимаемом сообщении и в логике обмена с сетью |
Программное управление |
Обеспечение непрерывной последовательности кадров в соединении |
Восстановление |
Исправление ошибок средствами канального уровня (обнаружение ошибок в принимаемых кадрах и их исправление с использованием решающей обратной связи) и информирование сетевого протокола об ошибках, не поддающихся исправлению средствами в звене. |
Возможности вещания |
Предоставление звеньев данных вещания, которые могут быть идентифицированы с помощью глобального (группового) идентификатора TEI. |
Таблица 3 – Протоколы сетевого уровня
Функции |
Описание (Рекомендация Q.931) |
Сообщения идентификации и обработки |
Опознавание и проверка правильности форматов сообщений |
Указатель (метка) вызова
CRV |
Идентификация запроса вызова в интерфейсе “пользователь-сеть” |
Информация для обмена с сетью |
Спецификация типов сообщений (в фазах установления, передачи, разъединения) |
Сообщения управления вызовом |
Формирование обязательных сообщений для процедур управления основным вызовом |
|
